INA KUVE15-W 軸承

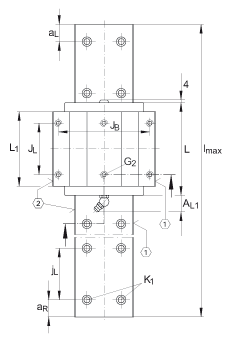

尺寸

L
55.6
mm

說明

1)
定位面

2)
標記

3)
緊配合潤滑嘴

尺寸

A₁
15.5
mm

A₂
4
mm

A₃
3.6
mm

A_L1
1.5
mm

a₅
7.5
mm

a_{L max}
44
mm
a L 和 a R 取決于導軌的長度 l max

a_{L min}
10
mm
a L 和 a R 取決于導軌的長度 l max

a_{R max}
44
mm
a L 和 a R 取決于導軌的長度 l max

a_{R min}
10
mm
a L 和 a R 取決于導軌的長度 l max

b
37
mm
公差: -0,005 / -0,03

說明

G₂
M5
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩（Nm）： M5 = 5,8 M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 如有可能，應有螺釘防松措施。

尺寸

H₁
2.1
mm

H₄
7.7
mm

H₅
4.5
mm

h
12.9
mm

h₁
6
mm

說明

K₁
M4
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，應有螺釘防松措施。

K₃
M4
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，應有螺釘防松措施。

K₆
M4
根據 DIN 7984-8.8 標準的螺釘最大鎖緊力矩（Nm）： M4 = 2 M5 = 4 M8 = 12 如有可能，應有螺釘防松措施。

尺寸

L₁
39.8
mm

l_max
1200
mm
單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。根據合同約定，單根導軌最大長度可達到6米。

T₅
7
mm

T₆
4.8
mm
對于從上面安裝：最大中間螺紋孔的螺紋深度 T6 + 2,5 mm

重量

m_W
270
g
滑塊的質量

m_S
3.6
kg/m
導軌的質量

說明

根據 DIN 636,基本額定載荷的計算，基本額定動載荷基于實踐經驗。

基本額定載荷

C
7200
N
基本額定動載荷

C₀
14500
N
基本額定靜載荷

額定靜扭矩

M_0x
332
Nm
繞 X 軸的額定靜扭矩

M_0y
100
Nm
繞 Y 軸的額定靜扭矩

M_0z
100
Nm
繞 Z 軸的額定靜扭矩
