INA KWE35-H 軸承

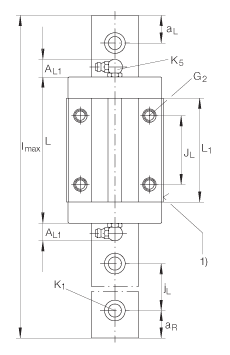

尺寸

說明

K₁
M8
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，應有螺釘防松措施。

K₅
NIP-KE-M6
潤滑接頭

尺寸

L₁
75.4
mm

l_max
2960
mm
單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。根據合同約定，單根導軌最大長度可達到6米。

T₅
12
mm
最大螺絲深度

重量

m_W
1460
g
滑塊的質量

m_S
5.6
kg/m
導軌的質量

基本額定載荷

C
28000
N
基本額定動載荷

C₀
37000
N
基本額定靜載荷

額定靜扭矩

M_0x
658
Nm
繞 X 軸的額定靜扭矩

M_0y
450
Nm
繞 Y 軸的額定靜扭矩

M_0z
450
Nm
繞 Z 軸的額定靜扭矩

尺寸

L
106.1
mm

說明

1)
定位面

2)
標記

尺寸

A₁
18
mm

A₂
10
mm

A₃
23
mm

A_L1
14
mm

a_{L max}
71
mm
a L 和 a R 取決于導軌的長度 l max

a_{L min}
20
mm
a L 和 a R 取決于導軌的長度 l max

a_{R max}
71
mm
a L 和 a R 取決于導軌的長度 l max

a_{R min}
20
mm
a L 和 a R 取決于導軌的長度 l max

b
34
mm
公差: -0,004 / -0,05

說明

G₂
M8
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩（Nm）： M4 = 5 M5 = 10 M6 = 17 M8 = 41 如果有調節螺釘，應有螺釘防松措施。

尺寸

H₁
8
mm

H₅
6.5
mm

h₁
12
mm
