INA KWVE30-B-SL 軸承

尺寸

H₁
5.9
mm

H₅
6.25
mm

h
23.5
mm

h₁
11.5
mm

J_L6
25.5
mm

說明

K₁
M8
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，應有螺釘防松措施。

尺寸

L₁
100
mm

L_S
1.65
mm

l_max
2960
mm
單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。根據合同約定，單根導軌最大長度可達到6米。

N₃
5.5
mm
最大允許的潤滑連接螺紋深度： 7 mm

N₄
5.5
mm
最大允許的潤滑連接螺紋深度： 7 mm

T₅
13.5
mm

W₆
6
mm
距平面?zhèn)鹊膶挾?/li>

重量

m_W
1340
g
滑塊的質量

m_S
4.3
kg/m
導軌的質量

說明

根據 DIN 636,基本額定載荷的計算，基本額定動載荷基于實踐經驗。

基本額定載荷

C
34500
N
基本額定動載荷

C₀
74000
N
基本額定靜載荷

額定靜扭矩

M_0x
1310
Nm
繞 X 軸的額定靜扭矩

M_0y
1240
Nm
繞 Y 軸的額定靜扭矩

M_0z
1240
Nm
繞 Z 軸的額定靜扭矩

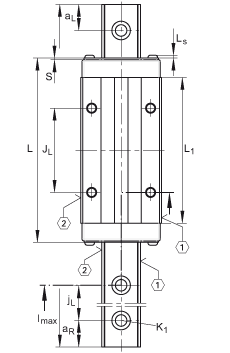

尺寸

說明

1)
定位面

2)
標記

3)
根據 DIN 71 412-B M6 標準，帶錐頭的潤滑嘴被松散提供

尺寸

A₁
16
mm

A₂
10
mm

A₃
11.5
mm

A₄
7
mm

a_{L max}
71
mm
a L 和 a R 取決于導軌的長度 l max

a_{L min}
20
mm
a L 和 a R 取決于導軌的長度 l max

a_{R max}
71
mm
a L 和 a R 取決于導軌的長度 l max

a_{R min}
20
mm
a L 和 a R 取決于導軌的長度 l max

b
28
mm
公差: -0,005 / -0,03

說明

G₂
M8
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，應有螺釘防松措施。
