INA RWU25-D-FE 軸承
- 型號：
- RWU25-D-FE
- 品牌：
- INA
- 系列：
- RWU25-D-FE
- 起訂量：
- ≥ 1套
- 物流：
- 全國配送
- 電話：
恩梯必銷售INA RWU25-D-FE，能為客戶提供各種技術服務，軸承選型及型號替代等解決方案，需要RWU25-D-FE最新尺寸、報價、圖紙等資料可聯系我司銷售部！

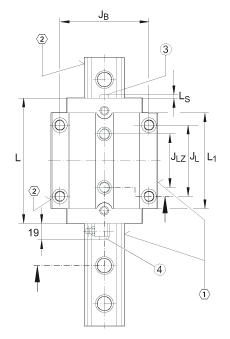

- 尺寸
- H
- 36
- mm
- B
- 70
- mm
- L
- 91
- mm
- 因?yàn)樯喜繚?rùn)滑孔的原因，滑塊需要被覆蓋的最小長度。
- 說明
- 1)
- 定位面
- 2)
- 標記
- 3)
- 螺旋塞最大 MA =2,5Nm
- 4)
- 擰緊力矩最大為 MA = 2,5Nm
- 尺寸
- A1
- 23.5
- mm
- A3
- 7.5
- mm
- aL max
- 23
- mm
- a L 和 a R 取決于導軌的長度 l max
- aL min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR max
- 23
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- b
- 23
- mm
- 公差: -0,005 / -0,035
- 說明
- G2
- M8
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470
- 尺寸
- H1
- 6.5
- mm
- H4
- 17.5
- mm
- H5
- 7.5
- mm
- h
- 22.3
- mm
- h1
- 11.8
- mm
- 公差: +/-0,5
- JB
- 57
- mm
- JL
- 45
- mm
- JL5
- 14.5
- mm
- 周?chē)Y(jié)構上潤滑孔的位置。
- JLZ
- 40
- mm
- jL
- 30
- mm
- 說明
- K1
- M6
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100
- K3
- M6
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
- K6
- M6
- 根據 DIN ISO 7984-8.8的螺釘 最大鎖緊力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 M16 = 220
- 尺寸
- L1
- 65.6
- mm
- LS
- 4
- mm
- lmax
- 1980
- mm
- 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。 根據合同約定，單根導軌最大長度可達到6米。
- N2
- 3
- mm
- 周邊結構潤滑孔的最大直徑。
- N3
- M6
- 最大螺釘深度 6 mm
- O
- 10x1.5
- mm
- DIN 3771
- T5
- 10
- mm
- T6
- 8.65
- mm
- 重量
- mW
- 700
- g
- 滑塊的質量
- mS
- 3.3
- kg/m
- 導軌的質量
- 基本額定載荷
- C
- 28000
- N
- 基本額定動載荷
- C0
- 65000
- N
- 基本額定靜載荷
- 額定靜扭矩
- M0x
- 350
- Nm
- 繞 X 軸的額定靜扭矩
- M0y
- 760
- Nm
- 繞 Y 軸的額定靜扭矩
- M0z
- 680
- Nm
- 繞 Z 軸的額定靜扭矩
- 說明
- 帶脂潤滑的循環滾子單元
