INA RWU65-E-L 軸承
- 型號：
- RWU65-E-L
- 品牌：
- INA
- 系列：
- RWU..-E-L
- 起訂量：
- ≥ 1套
- 物流：
- 全國配送
- 電話：
恩梯必銷售INA RWU65-E-L，能為客戶提供各種技術服務，軸承選型及型號替代等解決方案，需要RWU65-E-L最新尺寸、報價、圖紙等資料可聯系我司銷售部！

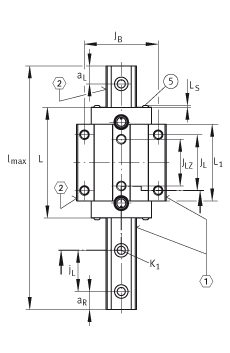

- 尺寸
- H
- 90
- mm
- B
- 170
- mm
- L
- 261.9
- mm
- 因?yàn)樯喜繚?rùn)滑孔的原因，滑塊需要被覆蓋的最小長度。
- 說明
- 1)
- 定位面
- 2)
- 標記
- 5)
- 安裝螺釘
- 尺寸
- A1
- 53.5
- mm
- A3
- 19.6
- mm
- A4
- 19.6
- mm
- aL max
- 61
- mm
- a L 和 a R 取決于導軌的長度 l max
- aL min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR max
- 61
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- b
- 63
- mm
- 公差: -0,005 / -0,035
- 說明
- G2
- M16
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470
- GS
- M4x4
- DIN EN ISO 4027
- 尺寸
- H1
- 11.5
- mm
- H4
- 39.2
- mm
- H5
- 15
- mm
- h
- 53.8
- mm
- h1
- 28.8
- mm
- 公差: +/-0,5
- JB
- 142
- mm
- JL
- 110
- mm
- JL5
- 48.8
- mm
- 周?chē)Y(jié)構上潤滑孔的位置。
- JL6
- 68.1
- mm
- JLZ
- 82
- mm
- jL
- 75
- mm
- 說明
- K1
- M16
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100
- K3
- M14
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
- K6
- M14
- 根據 DIN ISO 7984-8.8的螺釘 最大鎖緊力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 M16 = 220
- 尺寸
- L1
- 207.6
- mm
- LS
- 2.75
- mm
- lmax
- 2520
- mm
- 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。 根據合同約定，單根導軌最大長度可達到6米。
- N2
- 6
- mm
- 周邊結構潤滑孔的最大直徑。
- N3
- M6
- 最大螺釘深度 6 mm
- N4
- M6
- O
- 18x1.5
- mm
- DIN 3771
- T5
- 23.3
- mm
- T6
- 23.3
- mm
- W10
- 10
- mm
- 距平面?zhèn)鹊膶挾?/li>
- W7
- 7
- mm
- 距平面?zhèn)鹊膶挾?/li>
- W8
- 8
- mm
- 距平面?zhèn)鹊膶挾?/li>
- 重量
- mW
- 13800
- g
- 滑塊的質量
- mS
- 21.5
- kg/m
- 導軌的質量
- 基本額定載荷
- C
- 270000
- N
- 基本額定動載荷
- C0
- 640000
- N
- 基本額定靜載荷
- 額定靜扭矩
- M0x
- 7600
- Nm
- 繞 X 軸的額定靜扭矩
- M0y
- 24000
- Nm
- 繞 Y 軸的額定靜扭矩
- M0z
- 21500
- Nm
- 繞 Z 軸的額定靜扭矩
